往复式切药机

【工作原理】

物料由链条间歇输送至出药口，由往复运动的切切制成所需厚度的饮片或段（节）。

【结构特点】

1、本机采用了可调间歇进给机构，可以切制1～15㎜之间任意厚度的饮片或段，并且简化了变速机构，提高了可靠性。

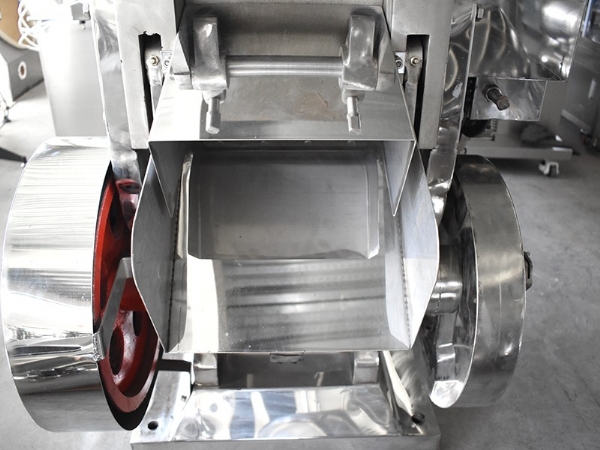

2、本机设有可以调整的上链架，根据物料的泡实，可以调整上链加架的角度。避免物料阻塞，上链架还可向上掀起90°，用于清理粘附在上链条上的药渣及其它杂质。

3、设有楔轮正、反进料装置，物料进、退灵活方便。

4、本机对调整方便，只需扭动一个螺钉和一个螺杆即可获得满意效果，且对后不会错动。

5、本机采用曲柄摇杆切削机构，由于摇杆较长，切出的片形较好，一般不带毛茬。

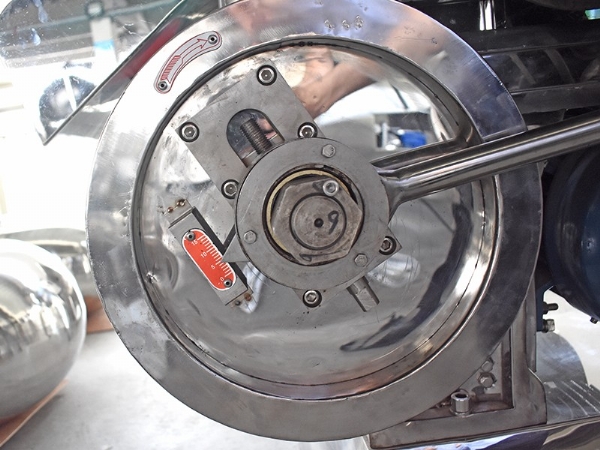

6、为增加切削力，保证切切运动平稳，在曲轴的一端装有较大贯性轮随曲轴运转。

7、该机由于口尺寸大，切片规格调整范围大，因此产量高，适用范围广。

8、由于采用间歇进料（进药时不切药、切药时不进药），避免了顶和打碎物料，确保切片质量。

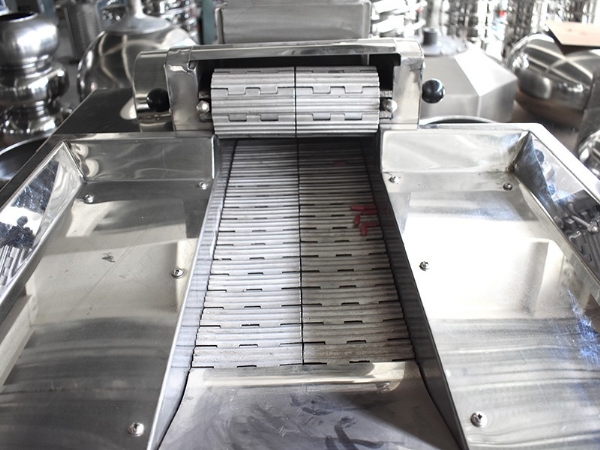

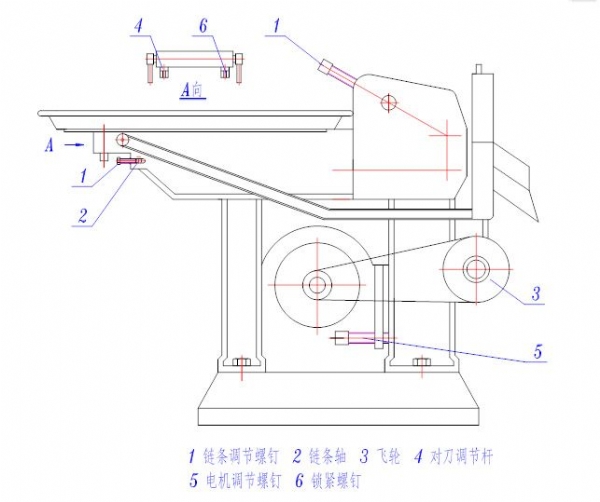

9、链条松紧可通过调节螺钉自由调节。

10、进给机构采用楔块、楔轮驱动，振动小、噪音低。可通过扳动楔块控制手柄，实现进料与退料。楔块磨损后可调整方向使用，延长楔块使用寿命。

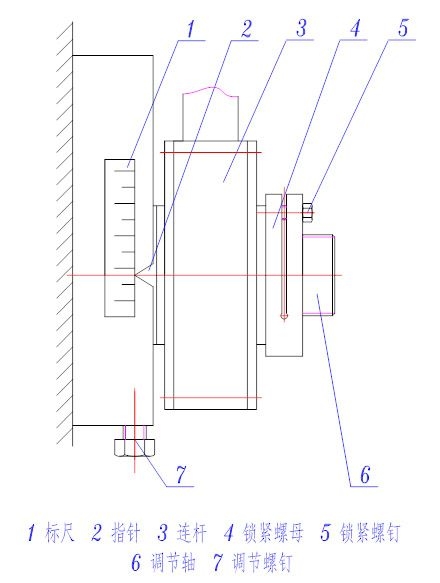

                                                  厚度调节示意图

【技术参数】
